我司生产的YXO-6964 64通道电子压力扫描阀是高性能的一体式气体压力测量装置,用于多通道干燥无腐蚀性气体的压力测量。该测试仪器是微型电子压力测量装置,由压力传感器阵列组成,每个压力端口一个传感器,集成64个压力传感器、高性能ADC处理器、可编程逻辑器件、数字信号处理器件。******限度地提高扫描阀的长期稳定性。64通道电子压力扫描阀能同时满足64路压力信号的采集、调理、输出和存储,实现对每一路信号采集的自动校零和传感器温度补偿,高度集成了传感器感知、信号调理、高速扫描采集、实时信号处理、传输、时间同步等功能。通过使用多个64通道压力测试仪可以实现分布式多点压力数据采集系统。

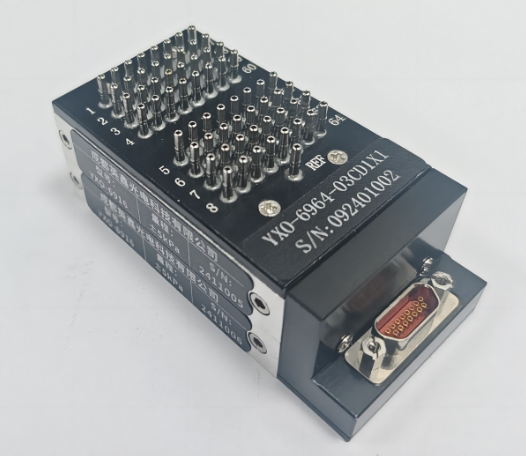

YXO-6964电子压力扫描阀包括压力采集模块、数据处理模块以及连接线缆、电源适配器,如图1所示。

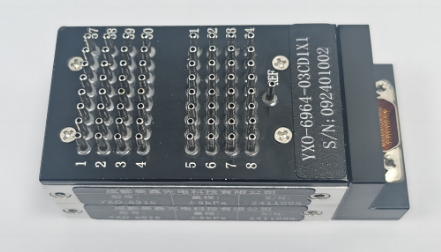

图1 YXO-6964电子压力扫描阀
n 压力测量范围:0~50PSI,根据需求定制;
n 压力测量类型:表压、差压;
n 压力测量通道:64路,高集成度;
n 24位高速ADC;.
n 良好的长期稳定性;
n 自动零点校准和温度补偿;
n 具备测量、在线校准和吹扫功能;
n 自适应10/100M以太网,TCP/IP;
n 单通道采样频率可达500Hz以上;
n 严格按照国军标标准设计和生产,环境适应性强。
n 模型风洞试验。
n 飞机飞行测试。
n 汽车轨道测试。

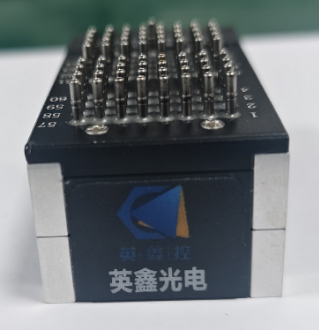

压力采集模块主要用于将压力信号转换为电信号,并对电信号进行调理后输出,如图2所示。
图2 压力采集模
4. 1压力采集模块技术指标
压力采集模块技术指标如表1所示:
表1 压力采集模块技术指标
名称 |
技术数据 |
压力测量范围 |
0~50PSI |
单台通道数量 |
64路 |
压力测量类型 |
表压和差压 |
气路连接规格 |
0.04、0.063英寸止脱钢管 (根据需求可定制) |
采集方式 |
扫描采集 |
AD位数 |
24位 |
测量精度 |
0~5PSI可达0.1%FS;5PSI~50PSI可达0.05%FS; |
测量速率 |
默认500Hz |
测量介质 |
干燥无腐蚀性气体 |
工作电压 |
TYPE 12VDC |
通讯协议 |
以太网TCP/IP |
功能 |
具备测量、在线校准和吹扫功能 |
工作温度 |
-10℃~+60℃ |
储存温度 |
-20℃~+80℃ |
补偿温度 |
-10℃~+60℃ |
外形尺寸 |
长82mm*宽38mm*高37.5mm |
重量 |
约250g |
压力采集模块面板示意如图3所示:

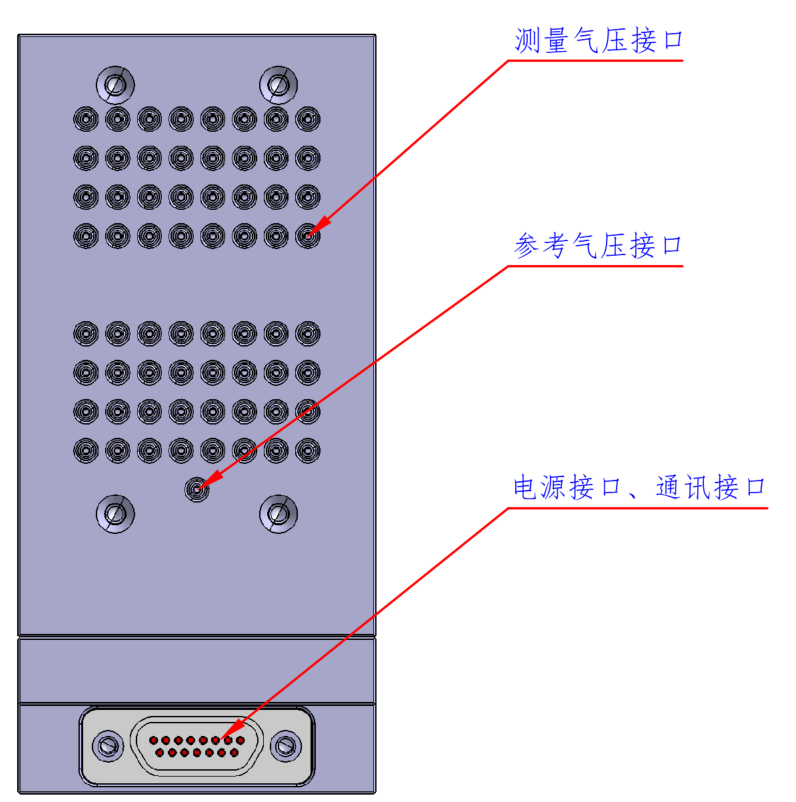

图3 YXO-6964面板示意图
(1)测量气压接口:压力输入接口(标配0.063英寸止脱钢管 );
(2)参考气压接口:测量共用参考端气压接口。
(3)电源接口:设备供电输入接口(12VDC);
(4)通讯接口:实现压力测量数据的传输(标配10/100M自适应,可选RS422)。

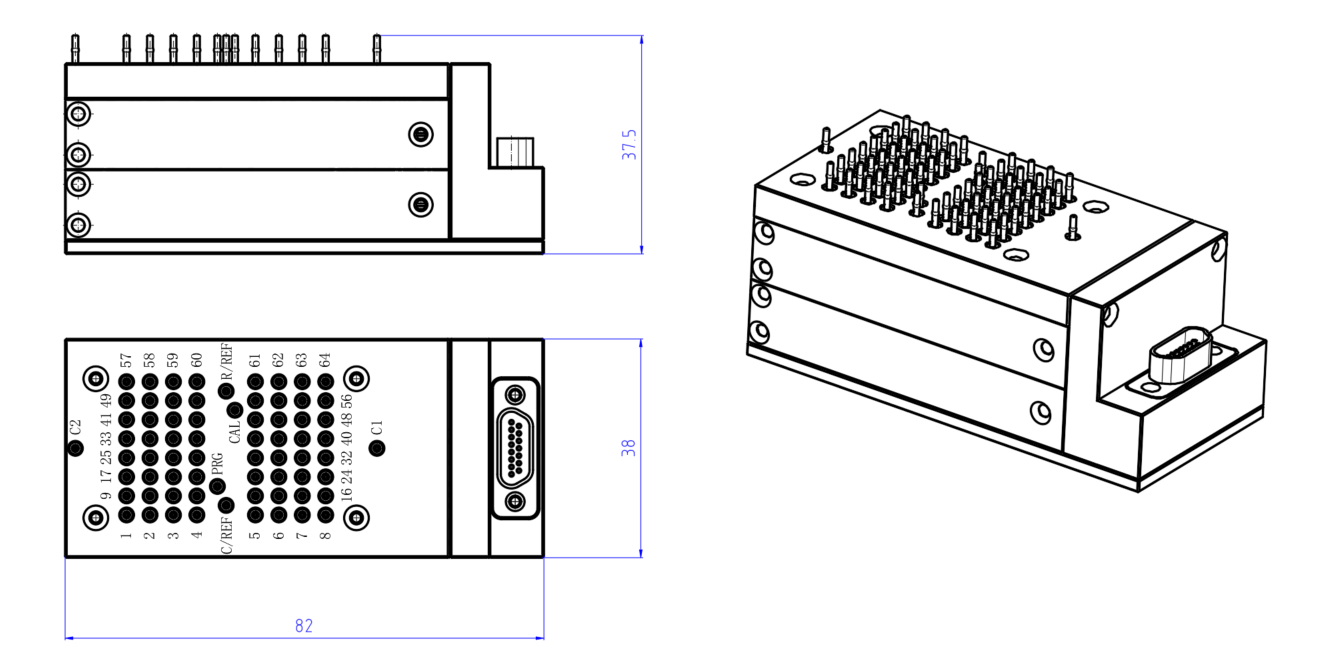

图4 压力采集模块产品外形图

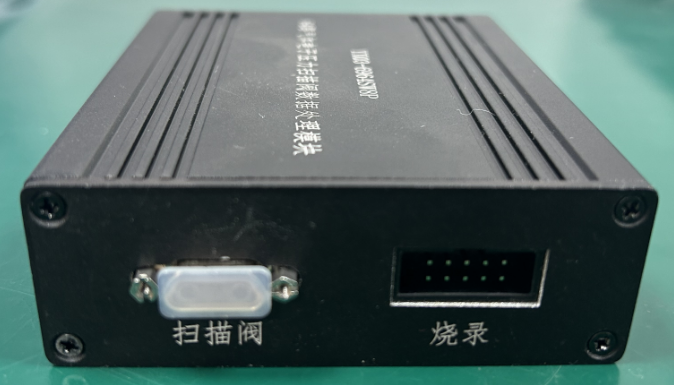

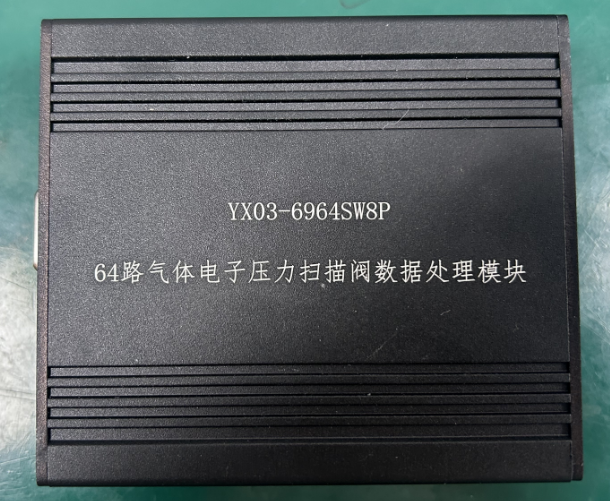

数据处理模块通过电缆和压力采集模块相连,将压力采集模块输出的模拟电信号转换为数字信号并做相应运算,通过网络输出相应数据,如图5所示。

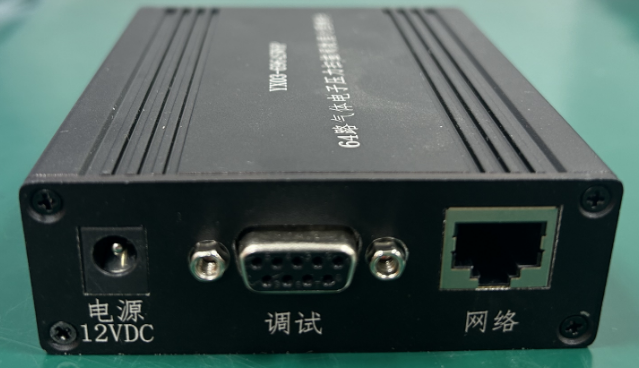

图5 数据处理模块
数据处理模块技术指标如表2所示:
表2 数据源处理模块技术指标
名称 |
技术数据 |
压力采集模块连接数 |
单个或8个(可选) |
通讯接口 |
具有自适应10/100M以太网接口,支持TCP和UDP协议 |
气路输入接口 |
具有正压(80~125PSIG)和负压(真空泵)气路输入接口 |
气路输出接口 |
具有控制气路输出接口,用于压力扫描模块推阀。 |
其他接口 |
具有调试接口、烧录接口 |
工作电压 |
TYPE 12VDC |

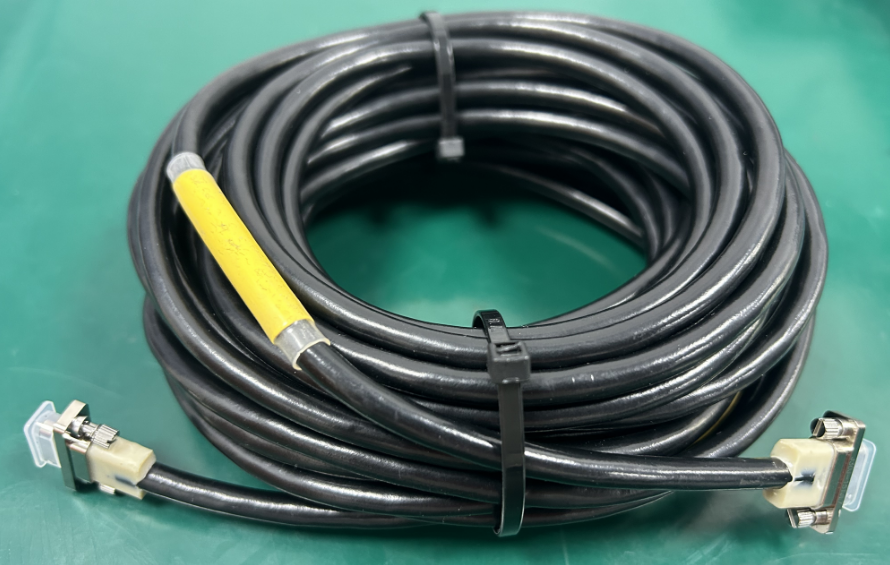

连接线缆用于连接数据处理模和压力采集模块,外层PVC材料,两端采用15针DB接头,如图6所示。
图6 连接线缆
上位机软件是英鑫光电随产品提供的免费维护软件,目前只支持 Win7 SP1或更高系统运行,可以用来对模块进行采集、校准和保存等操作。
软件操作流程如下:
1.解压软件安装包,双击应用程序“ScanValve6964.Desktop”快捷图标进入软件主界面。软件主界面分为“通信配置”界面和“设备控制”界面。

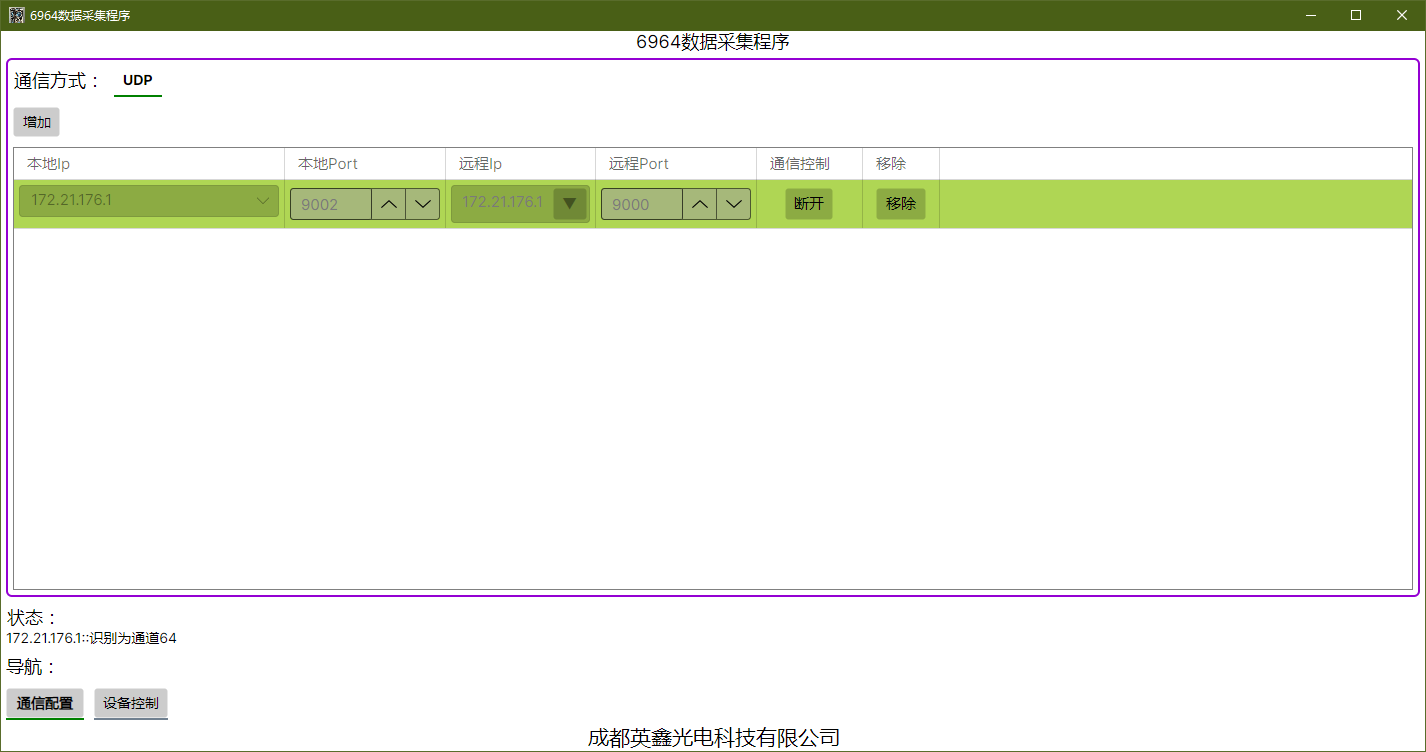

图7 通信配置界面
2.各设备连接完成并上电后,在“通信配置”界面“本地IP”栏、“本地Port”栏、“远程IP”栏、“远程Port”栏依次配置本次连接压力采集模块设备ip、端口,远程ip、远程端口,确定信息正确后点击“通信控制”栏的“连接按钮”。
设备连接成功后,界面左下方“状态:”会显示识别的信息;如连接失败,“状态:”会显示故障提示,用户需要根据提示完成故障检查。
如需同时连接多台设备时,点击左上方“增加”按钮;如需移除已添加设备,点击“移除”栏移除按钮。
3.设备连接成功后,点击界面左下方“设备控制”按钮进入设备控制界面。控制界面分为“数据采集”、“校准”、“数据保存”三个分界面,点击界面上方相应按钮可以在三个分界面之间切换。
4.“数据采集”分界面的“帧类型”可以选择“读取原始电压值”、“读取拟合电压值”、“读取原始温度值”、“读取拟合温度值”,用户可以根据自己的需求选择采集数据的类型。
“小数位数”可以设置采集数据显示的小数位数;“接收延时”可以设置上位机接收数据的***小等待时间(建议大于20),单位ms;“数据翻转”可以设置所有通道显示数据的顺序全部反转,比如通道1反转后***在通道64的位置;“显示方式”可以设置采集数据显示的行数和例数。
设置完成后,点击“开始数据接收”按钮开始采集数据,并在界面下方实时显示采集的数据;如需停止采集,点击“停止数据接收”按钮。

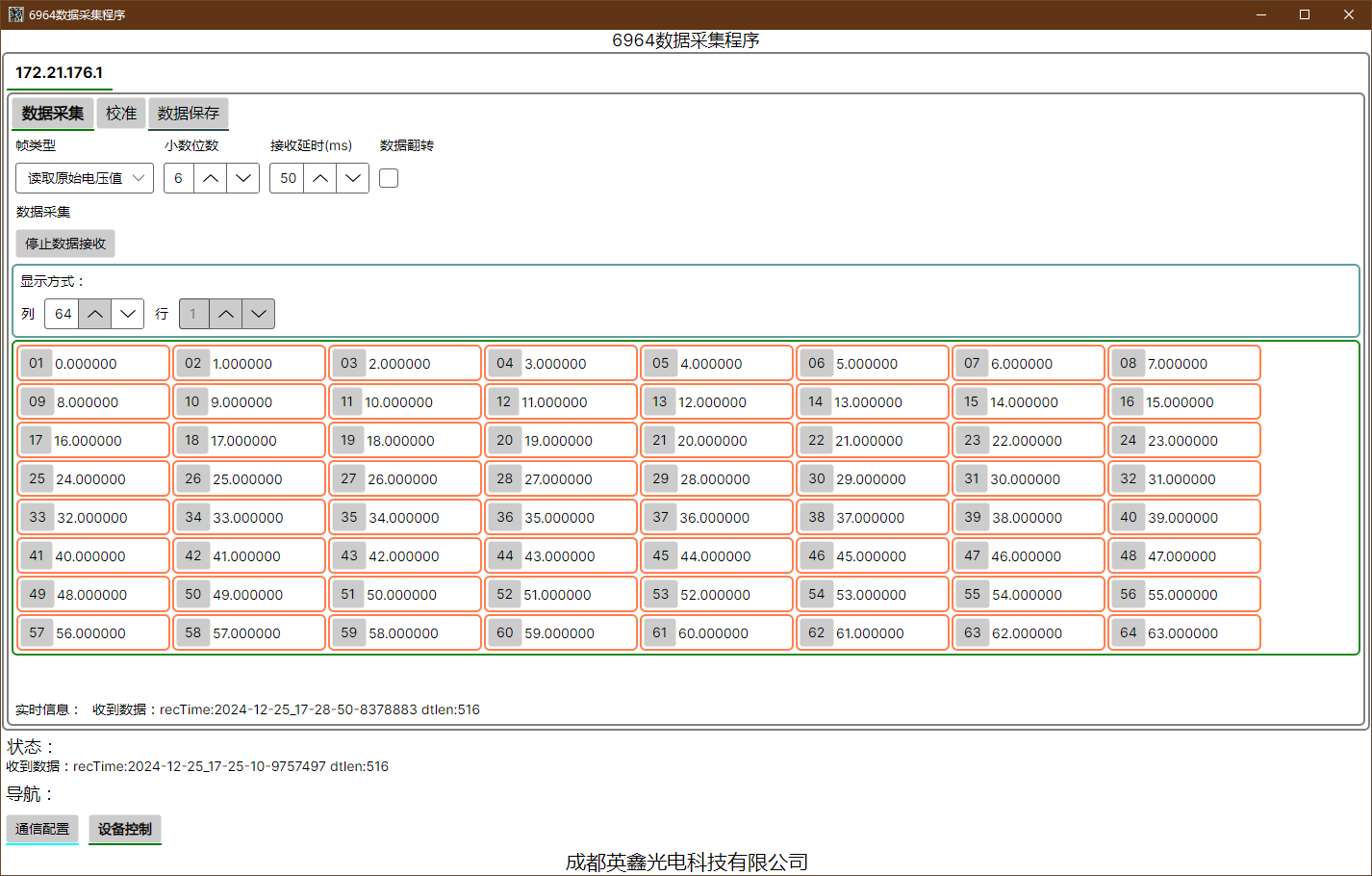

图8 数据采集界面

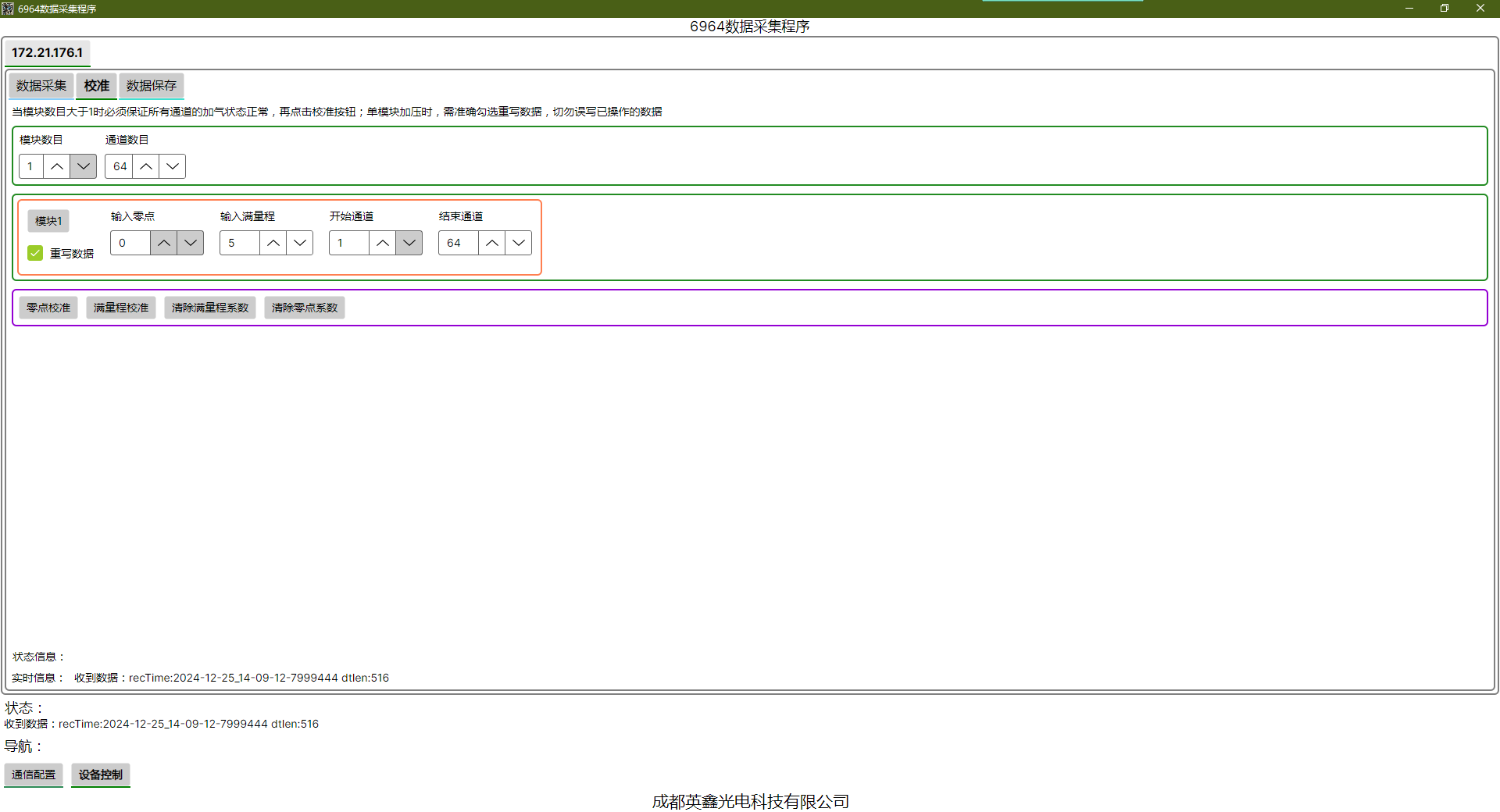

5. “校准”分界面“模块数目”可以设置每台连接设备的通道数目分为几个部分进行校准(如将通道数目64分为4个部分进行校准,模块数目***是4,表示分为4部分进行校准,通道范围分别是1-16,17-32,33-48,49-64);“通道数目”可以设置每台连接设备需要校准的******通道数(该参数用于自动计算设备可以分为几个部分进行校准,自动计算每个模块的开始通道和结束通道);“输入零点”可设置待校准设备量程下限值;“输入满量程”可设置待校准设备量程上限值;“开始通道”、“结束通道”设置本次校准的开始、结束通道;重写数据可以设置只校准被选中的通道范围(被选中的模块);默认情况下是需要将1-64通道全部进行校准。
设置完成后用户可以根据自己的需求选择“零点校准”、“满量程校准”、“清除零点系数”、“清除满量程系数”,点击相应按钮开始执行操作。
图9 校准界面
6. “数据保存”分界面可以设置“数据保存类型”、“保存文件名”以及“保存文件路径”。设置完成后点击“开始记录”按钮开始保存数据;如果“数据采集”界面未开始数据接收,则需要切换到“数据采集”界面进行点击“开始数据接收”按钮;也可以先开始数据接收后在配置数据保存参数,配置完后,点击 “开始记录”;如需停止记录,点击“停止记录”按钮

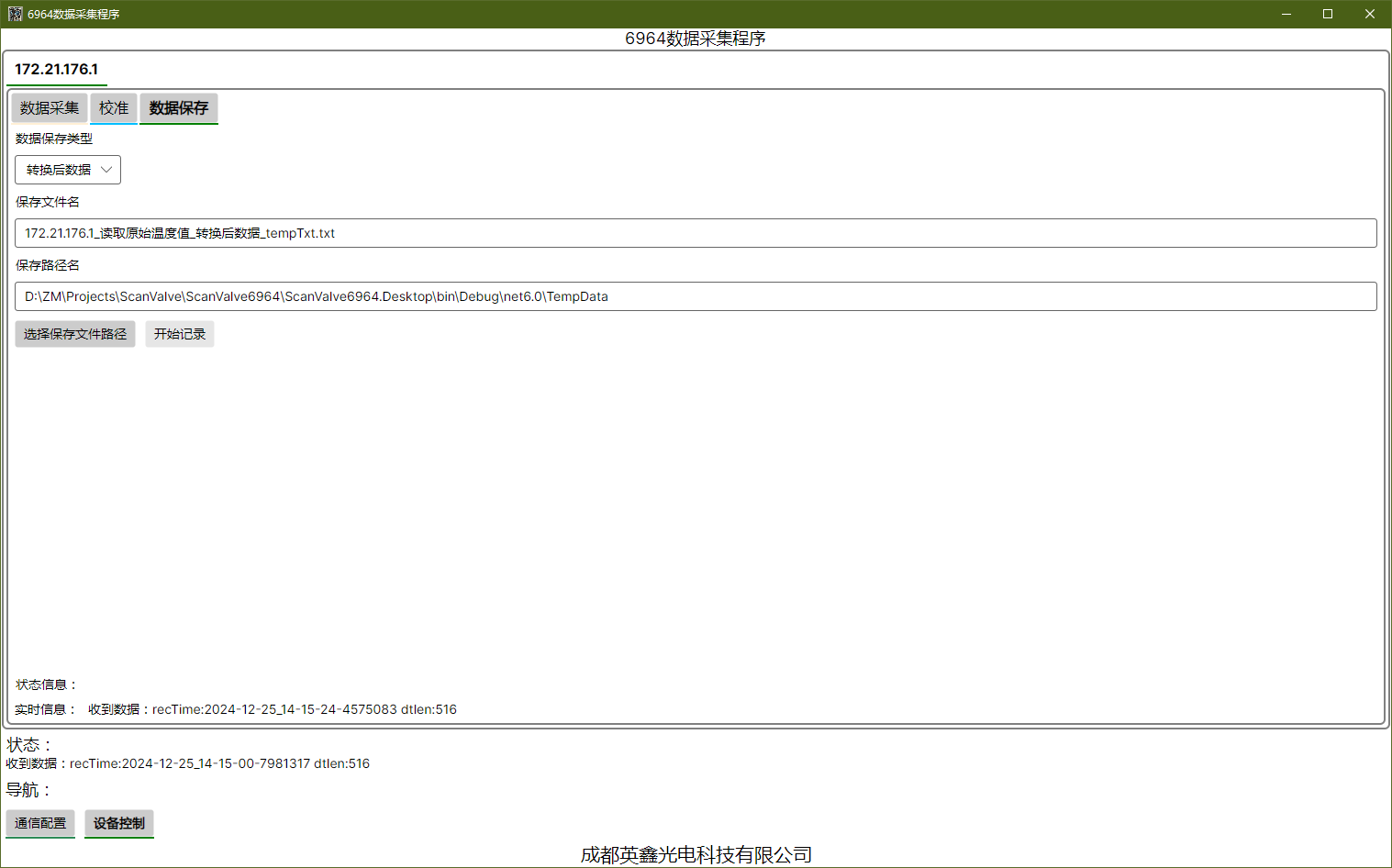

图10 数据保存界面

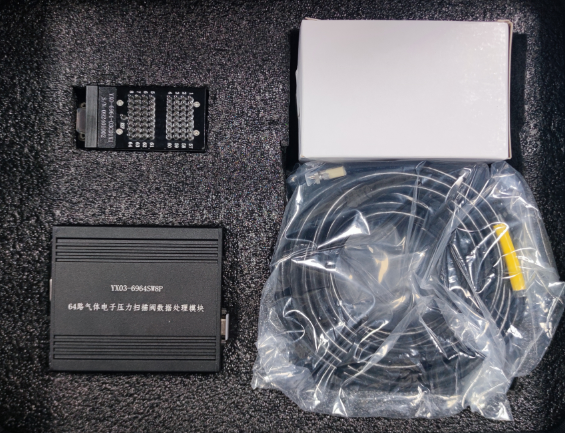

产品交付出厂时,其交货配置清单如下表3所示。
表3交货配置清单
序号 |
名称 |
数量 |
1 |
压力采集模块 |
1 |
2 |
数据处理模块 |
1 |
3 |
配套线缆 |
1 |
4 |
电源适配器 |
1 |
5 |
合格证 |
1 |
6 |
使用说明书 |
1 |
7 |
配套软件 |
1 |
